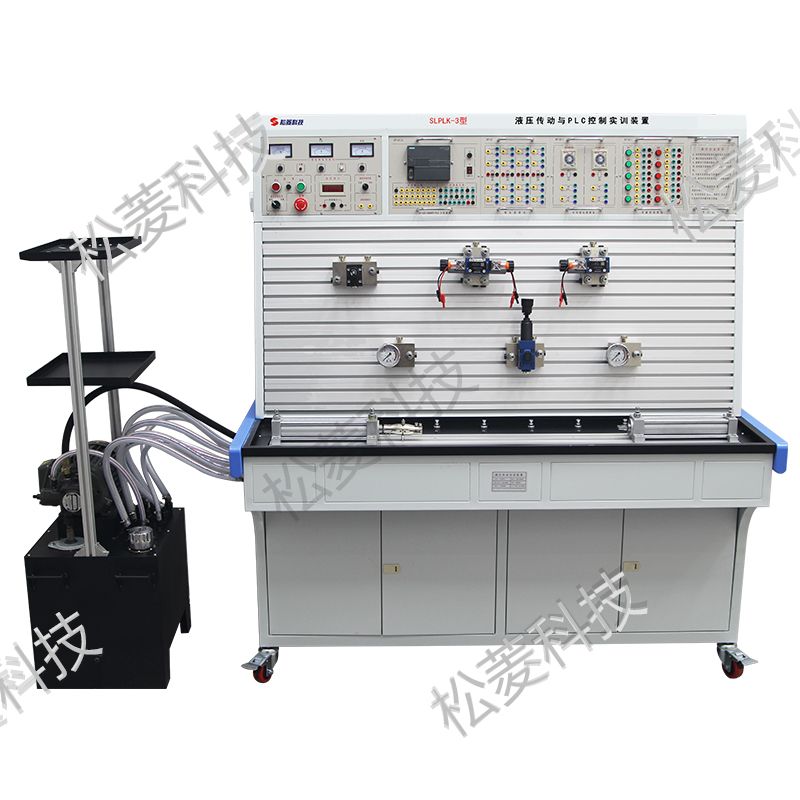

本裝置主要由立式實訓臺、液壓泵站(變量葉片泵)、工業液壓元件模塊、電氣控制模塊等組成。液壓控制元件采用華德液壓力士樂系列工業液壓閥，配有方向控制閥(電磁換向閥、手動換向閥、單向閥、液控單向閥)、壓力控制閥(直動式溢流閥、先導式溢流閥、減壓閥、順序閥)、流量控制閥(單向節流閥、單向調速閥)等，裝在帶彈性卡腳的液壓閥底板(45#鋼材質)上，油路接口用防漏油快速接頭正面引出，能靈活布局于通用鋁型材操作面板上;電氣控制部分采用掛箱模塊式結構，包括繼電器模塊、時間繼電器模塊、控制按鈕模塊、PLC主機模塊等，各電氣部件的接口均已引至面板安全插座。學生可用帶快速接頭的專用耐壓液壓膠管搭建各種液壓回路，用護套結構專用實訓導線連接電氣控制回路，開放性和擴展性強?？赏瓿筛鞣N液壓基本回路的設計、安裝、連接、控制與運行實訓。具有手控、液控、電控、PLO控制等多種控制方式。
